振动筛是钻井液净化系统中的一级固控设备，用于将钻井液中所含的大颗粒钻屑分离出来，而经过处理的含较小颗粒的钻井液可以进入下一级的固控设备做进一步处理。
KOSUN QZS系列振动筛是焊接结构件，激振电机和筛板通过构件安装在筛箱上。筛框安放在支撑调节横梁上，在靠近筛箱的四个角落位置附近安装有减震弹簧，可以使周边的构件或设备免受筛箱振动的影响。筛箱上装有若干筛网板，用快装式螺栓及勾边体张紧固定。横向和纵向的支撑条共同作用使筛框有足够的强度，筛框沿横向形成一略微凸起的弧形，这样更易使筛网在张紧时与筛框紧贴，以便在工作过程中延长筛网的使用寿命及提高固体颗粒的处理效率。

AWD专利技术的提升机构操作轻松快捷，维护更简便。
专利号：201220053113.4和201020178779.3

AWD角度调节系统

AWD角度调节系统在设备运行时可以抬高或降低筛框末端。与通常的液压缸提升机构操作程序相比，AWD角度调节装置只需扳动手柄就能在不停机情况下将筛框从-1°～5°无级升降，方便快捷。

锁紧装置

采用自锁结构，性能可靠，操作极其简便、30秒内可完成筛箱锁紧或开启操作。市场上大多数振动筛采用螺栓紧固的方法，操作费时费力且紧固件易丢失。

进料箱

进料箱分为堰式、箱式两种类型。

可缓冲钻井液流速并将其均匀地分布于筛网，以减少对筛网的冲击，延长筛网的使用寿命及增强处理效果。堰式进料箱还具有短路功能。

直线筛的发展:

更便捷、更科学、更高效。

直线筛的功效:

作为一级固控设备，在泥浆密度为9-10ppg筛网目数为140时，KOSUN 直线振动筛平均处理速率为600-750 GPM。
作为清洁器,直线振动筛能有效减少旋流器底流中的钻井液流失。
作为油基钻屑干燥机，经KOSUN直线振动筛二次处理的油基钻屑中油份质量比例低于10%。

直线筛的特点和优势:

1. 高G力的激振强度（可视工况需要进行调整）。
2. 快速钻屑输送速度及较高的处理能力。
3. 可处理大排量大比重钻井液。
4. 筛框角度调节装置，调节幅度-1°~5°。
5. 快装式张紧系统，易于更换筛网。
6. 进料箱有堰式和箱式两种。
7. 钩边筛网有波浪式筛网和平面筛网。

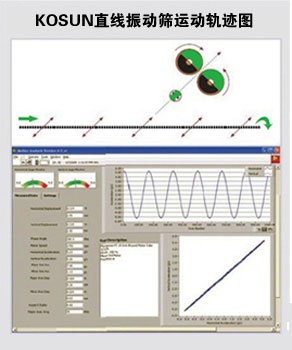

直线筛的运动轨迹及经济性:

上下直线式运动轨迹。
科迅直线筛在处理大排量钻井液时优势明显，此种工况下，直线振动筛输出的强大激振力，通过高效的直线振动轨迹快速移除大量固相，能有效清除钻井液中的较大颗粒。

平动椭圆振动筛的经济性

科迅椭圆振动筛在处理高粘性钻井液时优势明显，此种工况下，通过优化的平动椭圆振动轨迹高效移除粘性固相，使钻井液中的较大颗粒被有效清除，同时，相对缓和的振动强度能有效降低筛消耗。

平动椭圆振动筛的运动轨迹

平动椭圆式运动。

平动椭圆振动筛的特点和优势:

  • 1. 均衡的椭圆轨迹能有效减少筛孔阻塞现象，保证透筛率。
  • 2. 有利于提高粘性钻井液中钻屑的输送速度，防止糊筛。
  • 3.可处理大比重高粘性钻井液。
  • 4.更干燥的钻屑。
  • 5.更长的筛网寿命。
  • 6.-1°~+5°筛框角度调节装置。
  • 7.快张式张紧系统，易于更换筛网。
  • 8.进料箱有堰式和箱式两种。
  • 9.钩边筛网有波浪式筛网和平面筛网。
