关于KD-500泥水分离系统

KD系列盾构泥水分离系统是科迅机械（KOSUN）自主研发的泥浆处理专用设备，广泛适用于泥水平衡盾构、地连墙、桩基等工程的循环钻井工艺中，可实现泥浆的高效净化。该系统能精准控制泥浆性能，显著提升造孔质量与施工效率，全面保障掘进设备安全稳定运行；同时可大幅提高泥浆回收循环利用率，既有效节约施工成本，又能减少泥浆排放量，降低对环境的污染，是实现经济、高效、环保施工的核心必备设备。



系统介绍

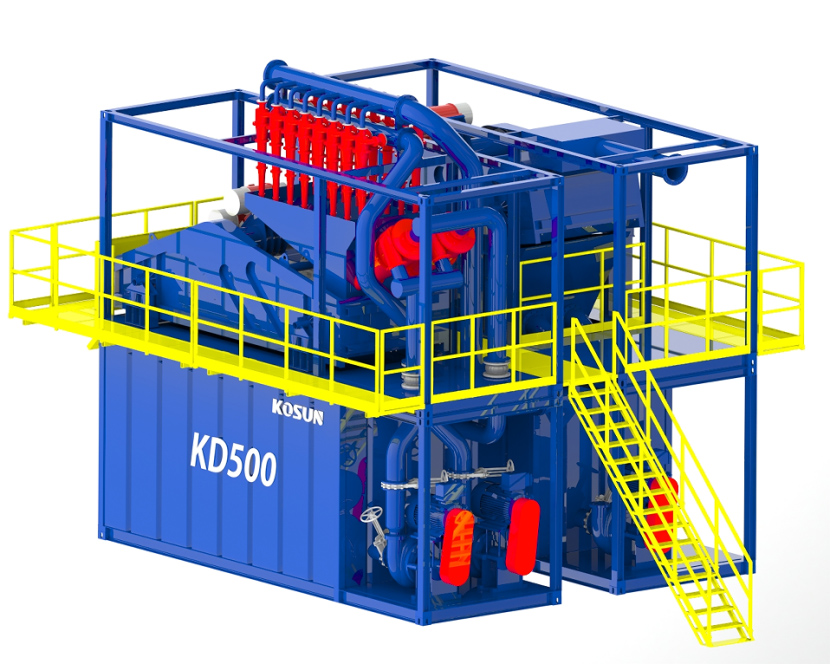

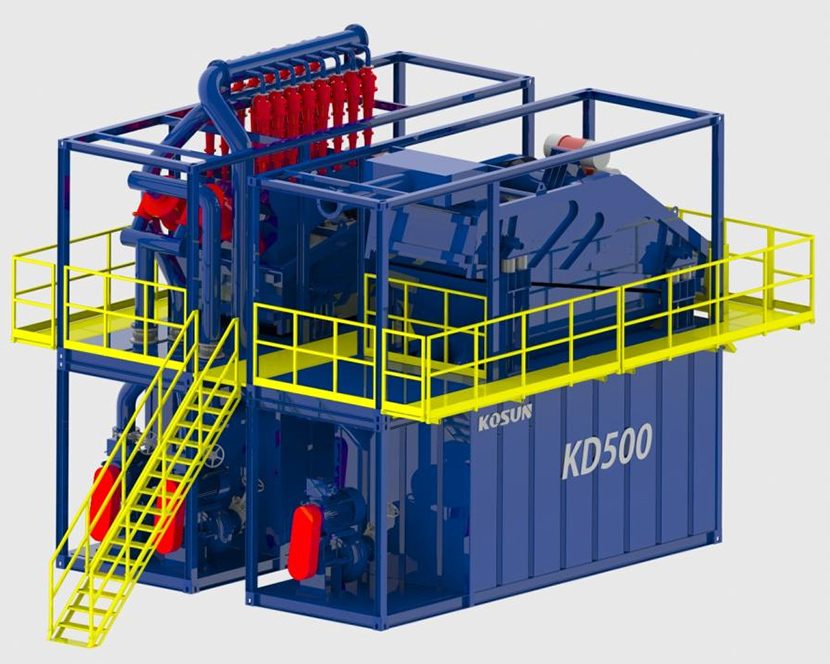

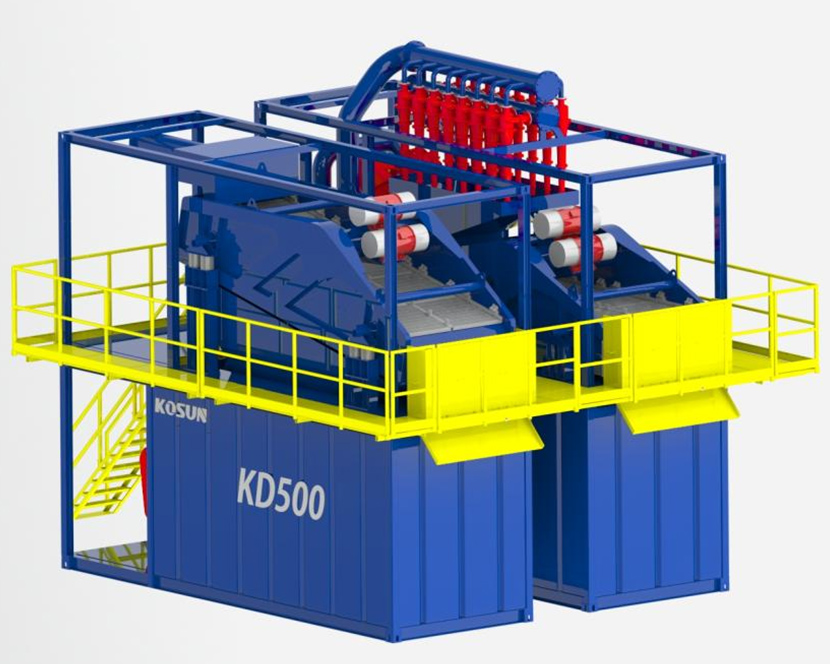

科迅机械KD-500型泥水分离系统采用模块化结构设计，专门针对中大型泥水平衡盾构施工项目的泥浆净化需求研发，适配性强、运行稳定。

泥水分离系统核心由粗筛模块、除砂模块、除泥模块三大部分组成，各模块协同运作，实现泥浆的分级净化：粗筛模块作为预筛分装置，可快速去除泥浆中粒径较大的渣料，为后续精细处理奠定基础；除砂模块配备一级旋流除砂旋流器与细目振动筛，重点清除泥浆中较小颗粒的砂料，净化精度更高；除泥模块搭载二级旋流除泥旋流器，可根据客户现场施工需求，灵活开展选择性精细分离，满足不同净化标准。系统采用泥浆闭路循环净化模式，且处理后渣料含水率低，从源头减少环境污染。同时，系统内部设备配件均采用防腐耐磨材质，使用寿命长、故障率低，可从容应对各类恶劣施工工况，保障施工连续性。



工艺流程

泥浆进入粗筛模块后，首先去除大颗粒渣料，随后进入除砂模块，通过一级旋流分离与细目振动筛进一步去除砂粒；最后进入除泥模块，通过二级旋流实现细颗粒分离净化。处理后的泥浆重新返回循环系统，实现泥浆闭路循环利用。



设备参数

参数名称	参数值
型号	KD500
处理量	500 m³/h
总功率	298 kW
分离精度	20 μm
旋流器型号	6″/20″
旋流器数量	2月16日
尺寸（L x W x H）	11805x6060x7262 mm



系统特点

1.处理工艺流程简洁实用，安装便捷、操作简单，后期维护工作量小，降低人力成本；

2.采用模块式集成化设计，严格按照标准集装箱尺寸设计制造，可实现便捷运输与快速安装，搭配可折叠操作平台，结构紧凑、占地面积小，大幅提升现场使用的灵活性与便捷性；

3.振动筛激振力、筛面角度及筛孔尺寸均可灵活调节，系统整体适应性极强，能够高效应对不同地层的物料处理需求，确保净化效果稳定；

4.可根据D50分离点量身定制处理流程，满足不同物料的分离要求；处理能力覆盖100-3000m³/h，可适配各类规模施工场景；

5.供电方式灵活，可根据现场施工需求适配各类电制，特殊工况下可自带发电机组作业，保障施工不受供电条件限制；

6.系统采用撬装集成设计，结构稳固、迁移方便，也可根据实际需求改造为整体车载移动式处理单元，适配移动施工场景。



应用领域

科迅机械KD系列泥水分离系统应用场景广泛，可有效适配以下四大施工领域：

1.泥水平衡盾构泥水处理；

2.钻孔桩基施工泥浆处理（涵盖旋挖钻机、正反循环钻机、冲击钻机等各类钻进施工方式产生的泥浆）；

3.地下连续墙施工泥浆处理（涵盖连续墙、双轮铣等设备成槽施工方式产生的泥浆）；

4.非开挖施工泥浆处理（涵盖水平定向钻、泥水顶管等施工方式产生的泥浆）。



科迅机械（KOSUN）深耕泥浆处理与固液分离领域多年，拥有成熟的研发、制造及现场服务经验，可为客户提供：

• 泥浆处理整体解决方案
• 定制化工艺设计
• 海外现场调试服务
• 快速备件支持
• 全生命周期技术服务
