含义

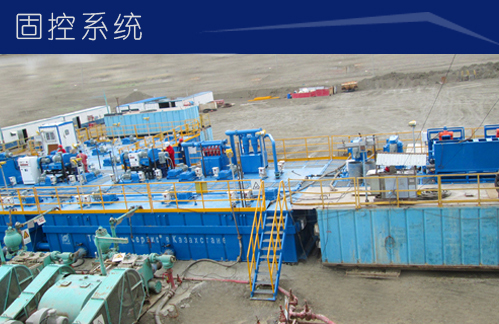

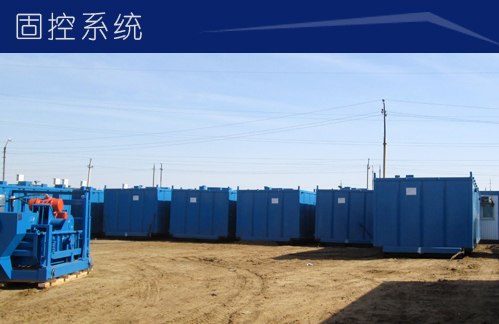

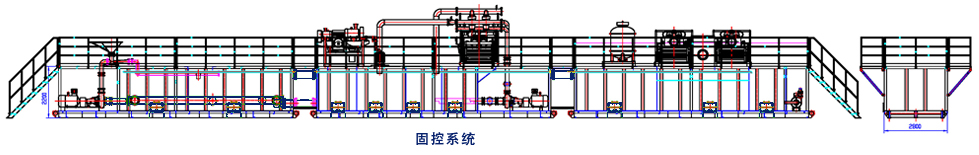

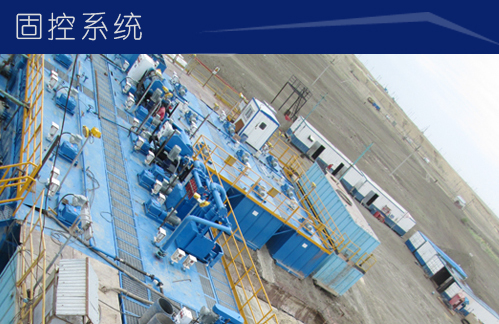

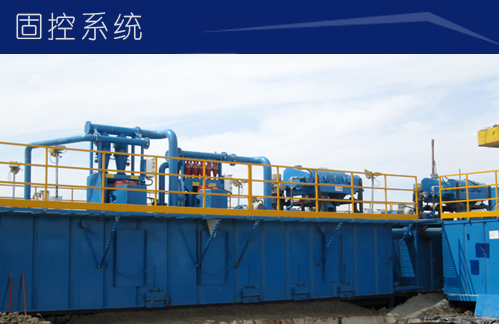

固控系统又叫做钻井液净化系统,主要用来固相控制和钻井液中的固液分离,使得钻井液可以循环利用。固控系统由3-7个复合罐组成,配有4级净化设备,适用于2000-7000米石油钻井工程。这个系统创新采用锥形底座的复合罐,在边沿配备泥浆搅拌器,防止钻井液中固相沉淀。此外,泥浆罐和泥浆箱可以根据钻井过程的需要进行隔开或合并。每个泥浆罐通过管道网络彼此连接,吸入管的阀门在打开时很灵活,关闭时密闭效果很好。

作用

控制和分离钻井液中固相,净化钻井液。

特点:

  • —— 设计紧凑,占地面积比传统方式安装的固控系统小很多。
  • —— 泥浆罐可承载固控设备、盛放钻井液,有效减少钻井液中废品,达到循环利用最大化。
  • —— 泥浆罐全部采用嵌入式管汇,上有阀门,用于泵取还有各类固相的钻井液,此外又配备了优质的废渣排管和清水流管。
  • —— 含有喷射混浆装置,用来混合不同比重的泥浆。
  • —— 所有设备都有防腐耐磨设计,使用寿命长。
  • —— 可根据客户要求灵活安装。
  • —— 能适应恶劣的钻井工作状况,耐寒、耐热、防爆、防漏、防腐并防雨水。
  • —— 安装方便,易于随钻井队经常移动。

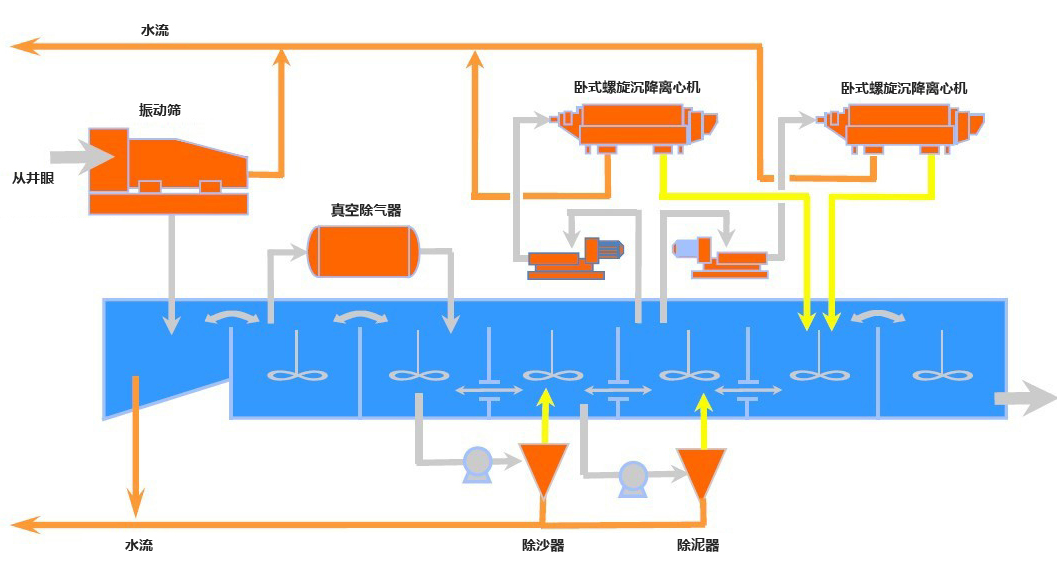

工作原理:

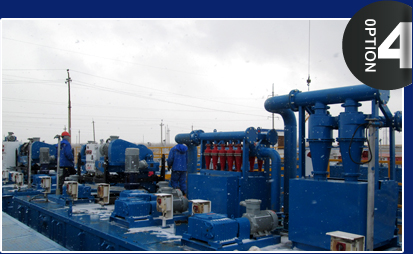

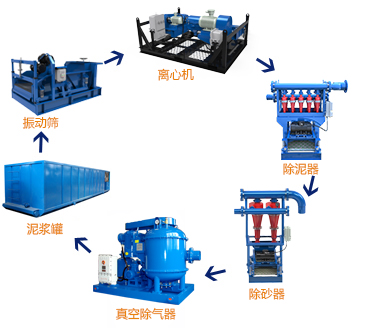

固控系通过管汇将四级固控设备、安防设备及其他辅助设备按照其分离效果进行有机组合,以泥浆罐载体。 携带钻屑的钻井液通过分流管道直接进入振动筛,振动筛将钻井液中含有的大颗粒钻屑(74μm以上)分离出来,经过处理的含有较小颗粒的钻井液经过筛体进入泥浆罐。如若泥浆中含有汽泡,可通过真空除气器自吸装置将泥浆吸入罐体进行液气分离。经过液气分离后的泥浆通过砂泵先后为除砂、除泥清洁器供液,通过旋流器沉降离心的原理对泥浆进行分离,经过除泥器分离后15-44μm的固相颗粒将被排出,泥浆通过旋流器上面的管汇进入离心机下面的泥浆罐,进入最后一级分离,卧式螺旋沉降离心机通过液下渣浆泵(螺杆泵)供液,采用离心沉降的原理可以分离2μm以上的固体颗粒。各泥浆罐均有内置管道连接,钻井作业过程中,可以根据不同的需要抽取不同分离效果的钻井液使用。泥浆罐设有射流混浆装置可根据需要进行配浆。

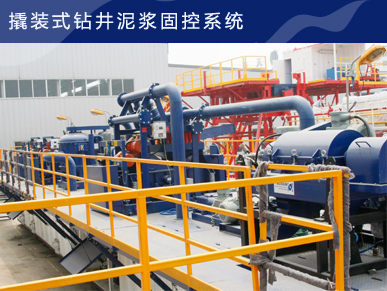

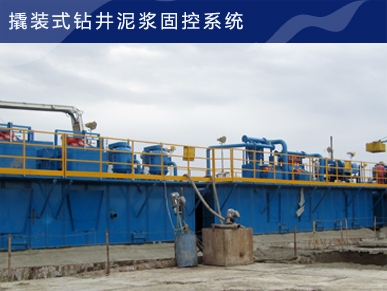

撬装式钻井泥浆固控系统
  • 便于安装

  • 便于安装:撬装式钻井泥浆固控系统设备的生产、组装都在工厂内完成,现场安装工作量少,只需完成接口管道及外部电气的连接就可以工作。
  • 便于迁移:

  • 便于迁移:由于功能组件集成于一个整体底座,可以方便地整体迁移。
  • 设计紧凑,占地面积小:

  • 设计紧凑,占地面积小:撬装式钻井泥浆固控系统设备结构紧凑,比传统的安装方式减少占地。

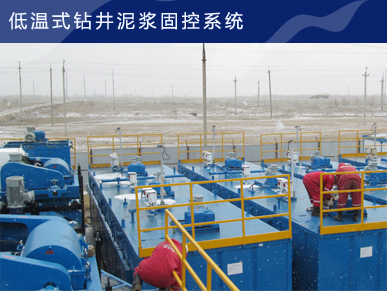

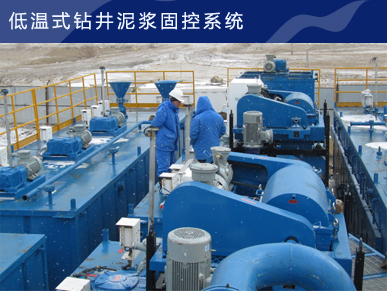

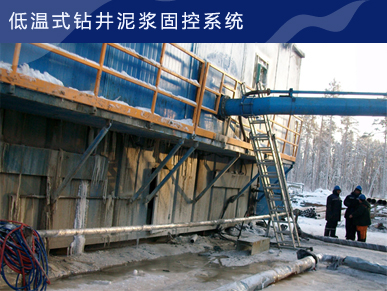

低温式钻井泥浆固控系统
  • 耐低温

  • 耐低温:低温式钻井泥浆固控系统配备了极地保温系统,钻井作业时可以将整套系统及相应电缆槽及外漏的蒸汽管线包含在保温棚中,并配备了极地蒸汽加热系统,每个罐的罐面上配有2台蒸汽暖风机,配合保温系统,能够保证固控系统在极地高寒地区-45度恶劣的环境下正常工作。
  • 强度大:

  • 强度大:系统1号罐的主体型材采用Q345D低合金钢焊接而成。
  • 机动灵活:

  • 低温式钻井泥浆固控系统可以实现多口井的丛式钻井,固控系统1号罐在轨道上,端头设有油缸连接耳,通过液压油缸的牵引,使1号罐可以通过轨道在多个井口上连续移动。

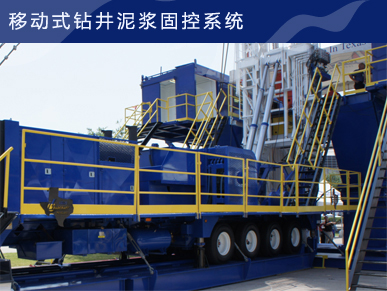

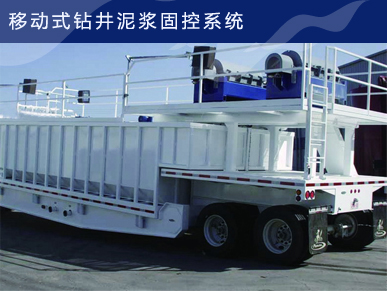

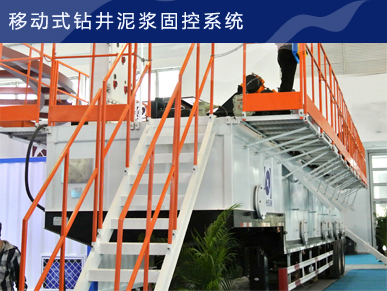

移动式钻井泥浆固控系统
  • 便于迁移:

  • 便于迁移:移动式钻井泥浆固控系统可以安装在各种型式的拖车(如轮胎拖车、滑橇拖车等)上移动方便。
  • 设计紧凑:

  • 设计紧凑;利用撬装式原理,将功能组件集成于一个整体底座,方便地整体迁移,节省占地面积。
  • 便于安装:

  • 便于安装:设备的生产、组装都在工厂内完成,现场安装工作量少。
  • 项目名称:
  • 俄罗斯西伯利亚卢克石油区块1000GPM轨道式低温钻井泥浆固控系统项目
  • 固控系统:
  • KOSUN1000GPM轨道式低温钻井泥浆固控系统
  • 时间:
  • 2013年8月交付验收

基本情况:

  • 1. KOSUN 1000GPM 轨道式固控系统 可以实现10口井的丛式钻井,固控系统1号罐在轨道上,端头设有油缸连接耳,通过液压油缸的牵引,使1号罐可以在轨道上连续移动,每过5米一个井口,移动总距离为50米。在1号罐移动期间,相应的配备了1号罐跟2号罐之间的连接管线等装备,以保证系统正常工作。
  • 2. 系统1号罐的主体型材采用Q345D低合金钢焊接而成。强度大,耐低温。
  • 3.此套系统配备了极地保温系统,钻井作业时可以将整套系统及相应电缆槽及外漏的蒸汽管线包含在保温棚中。
  • 4.此套系统配备了极地蒸汽加热系统,每个罐的罐面上配有2台蒸汽暖风机,配合保温系统,能够保证固控系统在俄罗斯西伯利亚等极地高寒地区-45度恶劣的环境下正常工作。
  • 项目名称:
  • 哈萨克斯坦提供50D钻机全配套低温固控系统
  • 固控系统:
  • 50D钻机全配套低温固控
  • 时间:2013年6月
  • 基本情况:

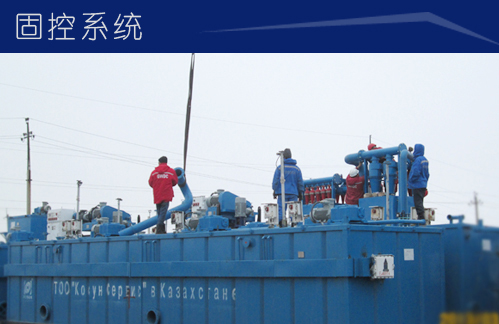

  • 2013年6月, 西安科迅机械制造有限公司(KOSUN)继成功为中哈长城钻井公司配套两套70D钻机全配套固控系统后,再次为中哈长城钻井公司哈萨克斯坦某项目配套50D钻机全配套低温固控系统。应哈方要求,该套50D钻机全配套低温固控系统需要适应零下40度的低温工况环境。此次项目中,科迅配套的低温固控系统包括:高频直线振动筛,离心机,除砂器,除泥器,高效泥浆清洁器,真空除气器,井场标准化电路,柴油罐,水罐,MCC房等。
  • 项目名称:
  • 宏华集团七套2000HP钻机固控系统配套项目
  • 固控系统:
  • 2000HP钻机固控系统
  • 时间:
  • 2013年1月

基本情况:

2013年新年伊始,科迅机械(KOSUN)与四川宏华油气工程技术服务有限公司在中国西安正式签订七套2000HP 陆地钻机泥浆固控系统(SOLID CONTROL SYSTEM)的配套合同,宏华油气技术团队通过两次验厂和多次与科迅机械(KOSUN)技术部门进行交流,最终选择科迅机械(KOSUN)合作来完成七套2000HP陆地钻机的整体固控系统配套。宏华油气工程技术服务公司是中国最大的钻机制造商宏华集团设立的全资子公司,目前专业从事钻井工程技术服务业务。获悉,此次七套2000HP陆地钻机配套完成后,将全部用于中国国内陕北及内蒙地区的油气田开发作业中,该区块钻井承包商目前主要有中石油(CNPC)、贝克休斯(Baker Hughes)和斯伦贝谢(Schlumberger Limited)。

  • 项目名称:
  • 中哈长城钻井公司70D钻机固控系统
  • 固控系统:
  • 70D钻机固控系统
  • 时间:2013年3月
  • 基本情况:
  • 主要施工区域位于哈萨克斯坦距离阿克纠宾总部约265km的扎那诺尔地区,扎那诺尔地区设有公司的前线指挥中心。公司前线指挥中心又分为1个前线指挥基地和3个项目组,分别是:扎那诺尔前线基地(坐标N 48"17"00",E 57"19"58")、扎那诺尔油田项目组、肯吉亚克油田项目组(坐标N 48"32"01", E 57"15"00")和希望油田项目组(坐标N 47"52"52", E 57"26"40")。

为了给客户提供满意的技术服务和售后服务,科迅机械组建了一支品德优良,技术过硬的售后跟踪服务队。可以根据客户的需要提供所需的设备成套方案、设备组装技术、设备维护等服务。同时,售后跟踪服务队还可以根据客户需要,对固控设备操作人员进行免费技术培训。

在网络上,科迅机械提供每周七天、每天二十四小时的全天候技术、产品支持,这些服务包括易损件和备用零件,并对整个系统提供服务。经授权用户均可以在西安科迅机械制造有限公司的公司网站上查询及下载相关产品的最新信息,包括安装图、吊装图、结构图,常见设备问题与解决方案等相关信息。

同时,西安科迅机械制造网站提供中、英、俄三种语言版本的在线人工服务,售后服务人员将在第一时间与顾客进行对接。无论顾客身处全球任何位置,都能及时、高效的了解所需要的产品及服务信息,感受科迅机械"沟通零距离"的服务理念。
