常用的二级固控设备之除砂器形式有哪些?

文章来源:KOSUN固控 编辑:李洋 更新日期:2014-03-17 浏览次数:
导读:除砂器是处理钻井泥浆的二级固控设备,可分离45~74微米之间的固体颗粒。除砂器形式有两大类:一类是过滤式或筛网式除砂器;另一类是重力式除砂器,包括射流除砂器、旋流除砂器和简单的沉降容器。

常用的二级固控设备之除砂器形式有哪些?

  除砂器是处理钻井泥浆的二级固控设备,可分离45~74微米之间的固体颗粒。除砂器形式有两大类:一类是过滤式或筛网式除砂器;另一类是重力式除砂器,包括射流除砂器、旋流除砂器和简单的沉降容器。

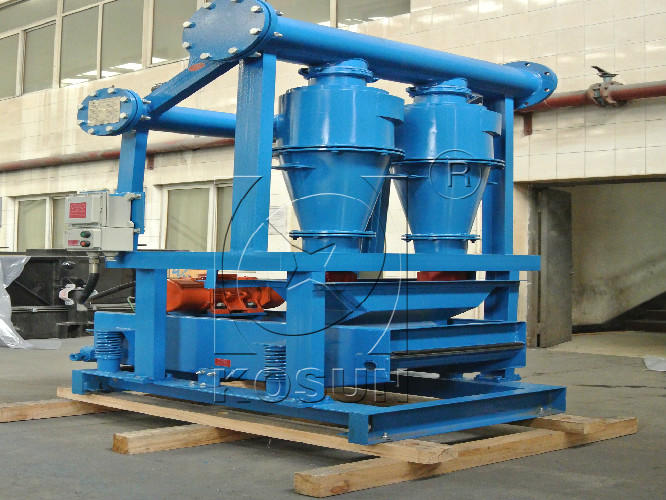

常用的二级固控设备之除砂器形式有哪些?

  一、旋流除砂器
  旋流除砂器在美国、俄罗斯等已广泛应用于石油开采和油气集输处理工艺。主要由旋流器和接在下面的储罐组成。在离心作用下含水和砂的原油采出液液流按不同组分的密度进行分离,轻组分经排油管排出,砂和游离水等重组分流入储罐,定期外排。储罐内砂和水的上部还有小部分油和乳化液,经放油管和放油阀输至排油管。

  二、过滤式分离除砂器
  该除砂器为卧式。在进口端装有折流板,能防止流体直接冲击过滤元件,有助于砂的分离。出口具有防止液体气化的作用,避免液体气化引起的过滤效率降低。当除砂器因堵塞或其它原因造成压力升高时,压力控制器可将控制阀打开,使钻井液不能流入除砂器。

  三、管式除砂器
  墨西哥湾油田除砂体系包括两个出口除砂设备,一个装配在低压分离器的水出口,另一个装配在油出口以起到除砂作用。分离出来的固体被收集、脱水,然后运送到一个处理装置进行彻底地脱水和处理。为了最大程度地脱除油、水流中的含砂,在低压分离器的每个出口安装尺寸相同的管式除砂器。除砂器充当一个固定尺寸的孔口,在固定流速下,可以保持常压。除砂器有一个回路,保证了生产的连续性。

  四、重力式除砂器
  该除砂器的工作原理是通过重力沉降改变液流速度和运动方向,除去原油采出液中的砂粒。由重力式除砂器、抽砂泵和旋流器组成。该装置对原油破乳、除砂采取了管道内破乳、改变钻井液流速与方向、热化学破乳、重力沉降、钻井液经水层冲洗、低耗预沉降,及旋流器清砂等一系列有效的方法,取得了良好的使用效果。
